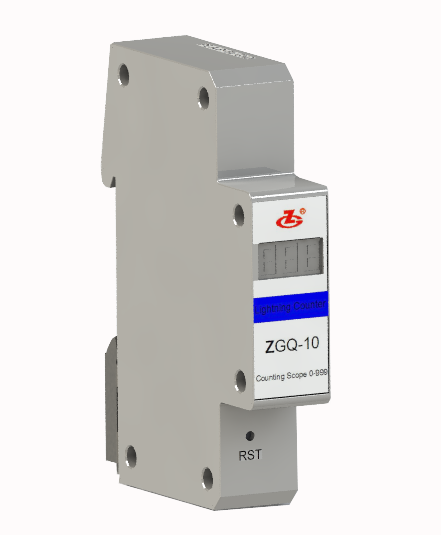

ZGQ-10 雷擊計數器
概述
ZGQ-10型雷電計數器用于雷電雷擊次數及雷擊時間記錄。該產品采用電流感應原理，三位數碼管顯示，記錄幅值在1.5kA～100kA 范圍的雷電流。
使用環境
| 項目 |
規定值 |
| 工作電源 |
AC 220 V ± 10 % |
| 溫度 |
-40 ℃～+70 ℃ |
| 相對濕度 |
5 %～95 % |
| 氣壓和海拔 |
62 kPa～106 kPa，-500 m～4000 m |
產品配置
| 名稱 |
數量 |
單位 |
備注 |
| 標準配置 |
| ZGQ-10雷擊計數器 |
1 |
個 |
|
| 雷電流傳感器 |
1 |
個 |
|
性能指標
| 項目 |
規定值 |
| 幅值測量范圍 |
計數起始電流（8/20μs） |
1.5 kA |
| 最大計數電流（8/20μs） |
100 kA |
| 計數位數 |
0 ～ 999 |
| 供電方式 |
外接電源（220 VAC） |
| 外殼 |
阻燃V-0 級 |
| 安裝方式 |
標準35mm 軌道安裝本體，將地線穿過電感，固定好，將感應電感與計數器本體連接好即可 |
執行標準
Q/75875187-9·7—2016 雷電監測系統

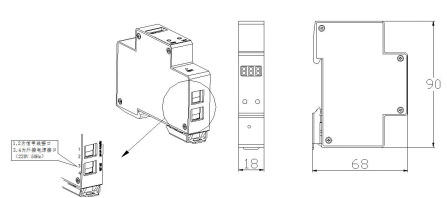

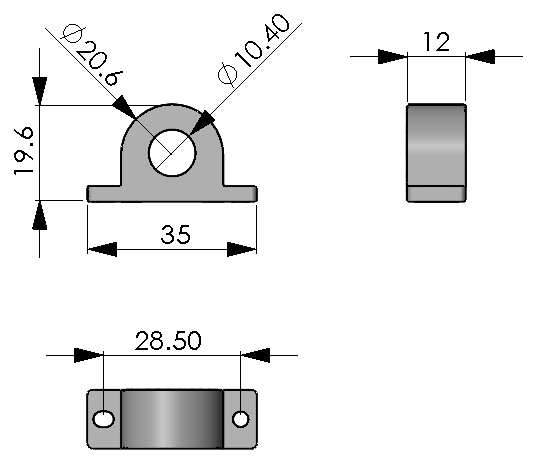

外形尺寸
工作原理
ZGQ-10 雷擊計數器的電感探頭安裝在雷電流通過的導線上（一般為地線），當雷電流到來一次，電感探頭采集雷電電流信號，將電流信號轉化為電壓信號，經信號處理，送入單片機控制的顯示單元，記錄一次雷電流。當雷電流再次到來，再記錄一次雷電流，直至999 次，復位。
