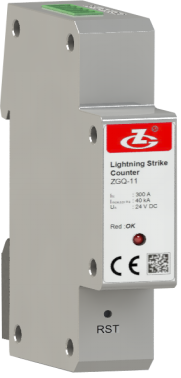

ZGQ-11 雷擊計數器
概述
ZGQ-11型雷擊計數器用于雷電波形的電流幅值記錄。該產品采用電流感應原理，記錄幅值在0.3kA～40kA 范圍的雷電流，并輸出一個干接點信號供用戶接入其它設備。
使用環境
| 項目 |
規定值 |
| 工作電源 |
DC 24 V ± 10 % |
| 溫度 |
-40 ℃～+80 ℃ |
| 相對濕度 |
5 %～95 % |
| 氣壓和海拔 |
62 kPa～106 kPa，-500 m～4000 m |
安裝環境
ZGQ-11型雷擊計數器安裝于SPD外部，與SPD導體連接，只能用于室內安裝。
產品配置
| 名稱 |
數量 |
單位 |
備注 |
| 標準配置 |
| ZGQ-11雷擊計數器 |
1 |
個 |
|
| 雷電流傳感器 |
1 |
個 |
|
性能指標
| 項目 |
規定值 |
| 幅值測量范圍 |
閾值電流Itc（8/20μs） |
300 A |
| 最大計數放電電流Imcw（8/20μs） |
40kA |
| 輸出信號功能 |
當設備監測到一次雷擊時，干接點信號由常開變?yōu)槌ｉ] |
| 輸出計數干接點信號保持時間 |
≥500ms |
| 供電方式 |
外接電源（DC 24V±10%） |
| 外殼 |
阻燃V0 級 |
| 安裝方式 |
標準35mm 軌道安裝本體，將地線穿過傳感器，并將傳感器固定好;將并將與計數器本體連接好即可 |
| 系統平均功耗 |
≤ 1W |
| 防護等級 |
IP 40 |
執行標準
Q/75875187-9·7—2016 雷電監測系統
IEC 62561-6-2018雷電防護系統組件(LPSC).第6部分:雷擊計數器(LSC)要求
工作原理
ZGQ-11 雷擊計數器的電感探頭安裝在雷電流通過的導線上（一般為地線），當雷電流到來一次，電感探頭采集雷電電流信號，將電流信號轉化為電壓信號，經信號處理送入單片機，記錄一次雷電流，并將該雷電流計數信號通過干接點傳輸至用戶，且該信號保持時間≥500ms。

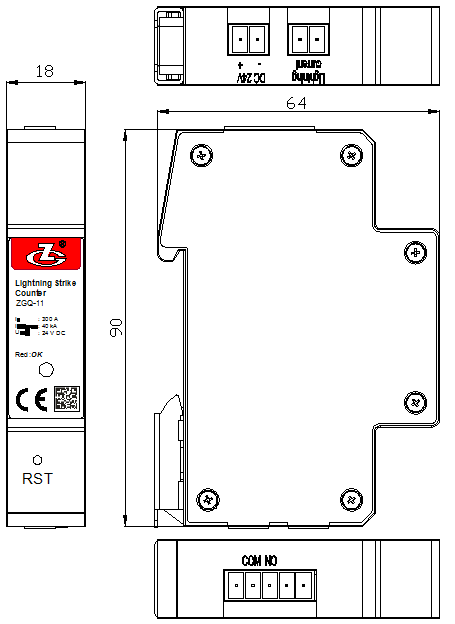

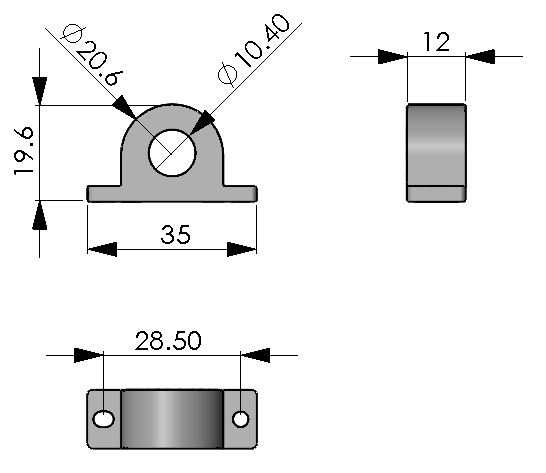

外形尺寸

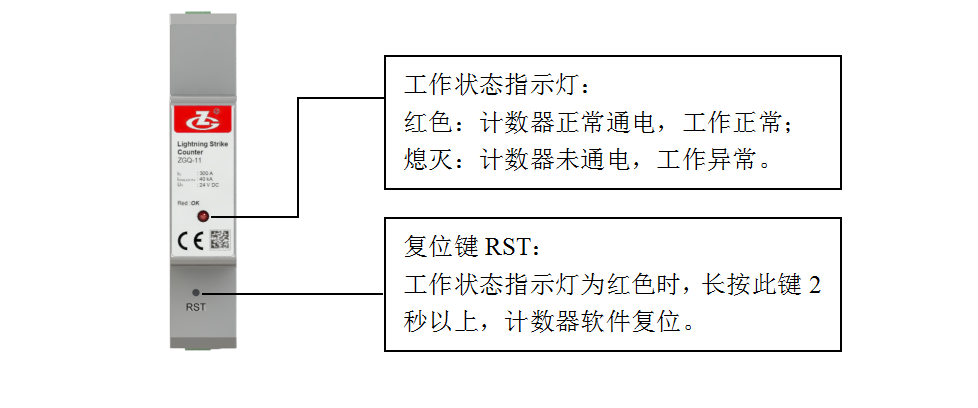

輸入輸出端口說明
| 名稱 |
功能 |
| DC24V |
+ |
直流24V輸入正極 |
| - |
直流24V輸入負極 |
| Lightning current |
傳感器輸入端 |
| NO |
干接點信號輸出端口1 |
| COM |
干接點信號輸出端口2 |
