概述
ZGGS20-60f型電源模塊浪涌保護器主要用于低壓供配電系統及用電設備的第三級保護，由MOV、阻燃?xì)んw及金屬構件構成，PCB板載安裝方式，具有阻燃、過流和過熱保護、遙信報警等功能。
特點
體積小、通流量大、響應時間快、無續流、遙信報警功能。
執行標準
IEC 61643-11:2011 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
EN 61643-11:2012 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
UL1449 Ed.4 電涌保護器安全標準
技術數據
使用環境
| 環境溫度范圍 |
-40 ℃～﹢85 ℃ |
| 相對濕度范圍 |
5 %～95 % |
| 海拔范圍 |
-500m～﹢3000 m |
技術指標
| 型號 |
ZGGS20-60f |
| SPD根據IEC 61643-11:2011 |
Class II |
| SPD根據EN 61643-11:2012 |
Type 2 |
| SPD根據UL 1449 |
Type 4 |
| 端口數量 |
One |
| 最大持續運行電壓 Uc |
80 V DC |
60 V AC |
| 標稱放電電流In(8/20μs) |
10 kA |
| 最大放電電流Imax(8/20μs) |
20 kA |
| 電壓保護水平 Up |
≤400 V |
| 響應時間tA |
≤25 ns |
| 遙信告警方式 |
正常：常閉；失效：開路 |
| 遙信告警端口觸點強度 |
30 V DC, 0.1 A; 125 V AC,1 A |
| 保護模式 |
+ — -, +/- —PE |
| 接入方式 |
PCB板載并聯 |
| 應用場合 |
室內 |
| 安裝方式 |
PCB板載 |
| 外殼防護等級 |
IP 20（安裝后） |
| 外形尺寸 |
30 mm×10.4 mm×26 mm (L×W×H) |
| 阻燃等級 |
UL94 V-0 |
電路原理示意圖

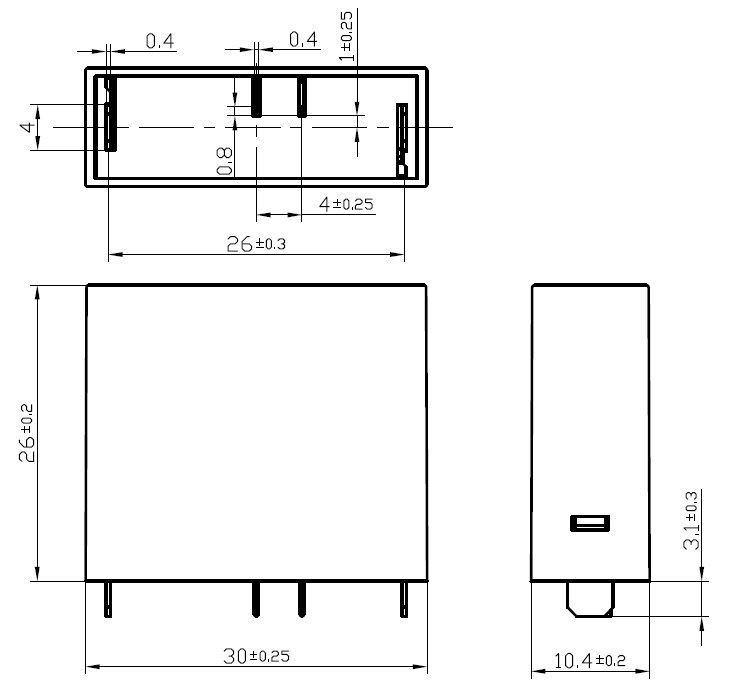

外型結構尺寸

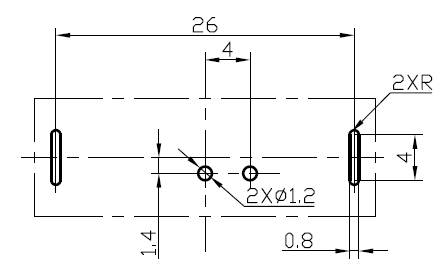

結構尺寸圖PCB 開孔參考圖
