概述
并聯在直流電源系統或光伏發電系統中，可用于光伏發電站中逆變器的第二級防護。內部采用壓敏電阻作為防護元件，同時內部具有防止過熱、過流的安全脫離機構，來確保產品出現故障時，安全熄滅直流電弧，保證產品不出現燃燒等事故。在沒有電涌時，SPD具有高阻抗，當出現電涌電流和過電壓時，SPD將以≤25ns的速度響應、阻抗持續的減小，將SPD兩端的電壓限制在一個較低的水平，從而達到防止雷電過電壓（直接雷擊過電壓、感應雷電過電壓等）、操作過電壓（電氣裝置內任何開關動作、故障開始、中斷等產生的過電壓）和暫時過電壓（低壓配電系統的故障、電容器動作和電動機停機、啟動等產生的過電壓）對設備的損壞。
特點
1插拔模塊具有防反插功能；
2通流量大，殘壓低，安全可靠性高；
3具有過熱保護；
4具有失效指示和集中遙信報警干接點；
5外殼防護等級為IP 20，阻燃等級為UL94 V-0。
執行標準
EN 50539-11：2013 低壓電涌保護器：包括直流的特殊應用的電涌保護器(SPD) 第11部分：用于光伏系統的電涌保護器的性能要求和測試方法
技術數據
使用環境
| 環境溫度 |
-40 ℃～80 ℃ |
| 相對濕度 |
5 %～95 % |
| 海拔 |
-500 m～4000 m |
技術指標
| 型號 |
ZGG40-500(2+1)PV |
| SPD根據EN 50539-11：2013 |
Type 2 |
| 過載特性模式 |
開路模式 |
| 最大持續運行電壓 UCPV |
600 V DC |
| 額定短路電流 ISCPV |
1000 A |
| 標稱放電電流In(8/20μs) |
20 kA |
| 最大放電電流Imax(8/20μs) |
40 kA |
| 電壓保護水平 Up |
2.5 kV |
| 殘流 IPE |
DC:≤20μA； AC:≤500μA |
| 接入方式 |
并聯 |
| 保護模式 |
+ — -、+/- —PE |
| 響應時間 tA |
≤25 ns |
| 接線端子連接銅導線的截面積 |
多芯線:1.5 mm2～25 mm2,單芯線: 1.5 mm2～35 mm2 |
| 遙信接口最大接線面積 |
1.5 mm2 |
| 遙信報警觸點強度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| 扭矩:接線端子/遙信接口 |
2.5 N•m /0.25 N•m |
| 外殼防護等級(IP代碼) |
IP 20 |
| 應用系統 |
光伏系統 |
| 外形尺寸 |
90 mm×54 mm×67 mm (不包含遙信端子) |
| 安裝形式 |
35 mm標準導軌 |
| 阻燃等級 |
UL 94 V-0 |

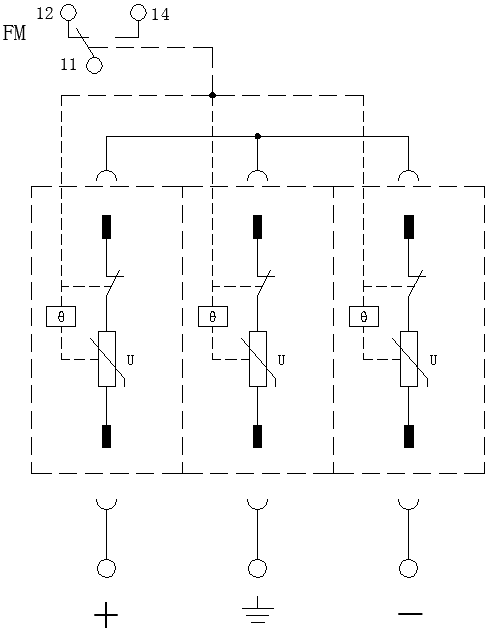

電路原理示意圖

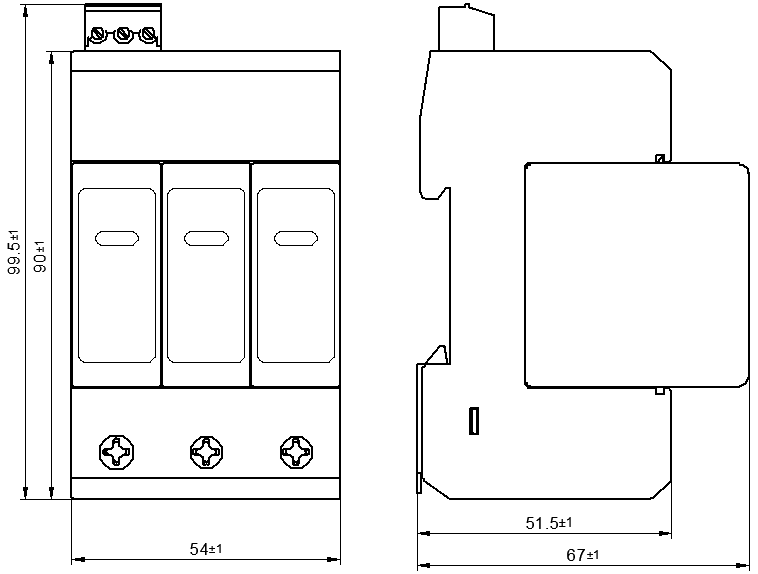

外型結構
