概述

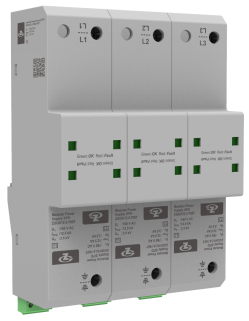

由三組ZGGH12.5-760T電源模塊電涌保護器組成，應用于低壓交流配電系統中，并聯在交流電源與設備之間。它能防止設備受到外界環境（如雷電、電磁干擾等）或系統（如系統的開關效應、電感和電容負載的啟動或關閉等）引起的沖擊浪涌和瞬態過電壓的影響。
特點
1通流量大，殘壓低；
2具有過熱保護；
3具有失效指示和集中遙信報警干接點；
4無續流，無漏流。
執行標準
IEC 61643-11:2011 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
EN 61643-11:2012 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
技術數據
使用環境
| 溫度范圍 |
-40 ℃~+80 ℃ |
| 相對濕度范圍 |
5 %～95 % |
| 海拔范圍 |
-500 m～+4000 m |
技術指標
| 型號 |
ZGGH12.5-760(3+0)T |
| SPD根據IEC 61643-1 |
ClassⅠ |
| SPD根據EN 61643-11 |
Type 1 |
| 最大持續運行電壓 Uc |
760 V AC |
| 工作頻率 |
50/60 Hz |
| 沖擊放電電流Iimp (10/350μs) |
12.5 kA |
| 比能量 W/R |
39 kJ/Ω |
| 電壓保護水平 Up |
3.5 kV |
| 最大后備熔斷器 |
160 A gL/gG |
| 接入方式 |
并聯 |
| 保護模式 |
L-PE(N) |
| 響應時間 tA |
≤ 100 ns |
| 接線端子連接銅導線的截面積 |
多芯線：1.5 mm2~25 mm2，單芯線：1.5 mm2~35 mm2 |
| 遙信接口最大接線面積 |
1.5 mm2 |
| 遙信報警觸點強度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| 扭矩:接線端子/遙信接口 |
2.5 N•m /0.25 N•m |
| 外殼防護等級(IP代碼) |
IP 20 |
| 應用系統 |
TN-C、TT、IT |
| 外形尺寸 |
150 mm×108 mm×67 mm(L×W×H)(不包含遙信端子) |
| 安裝形式 |
DIN 35 mm rail |
| 阻燃等級 |
UL 94 V-0 |

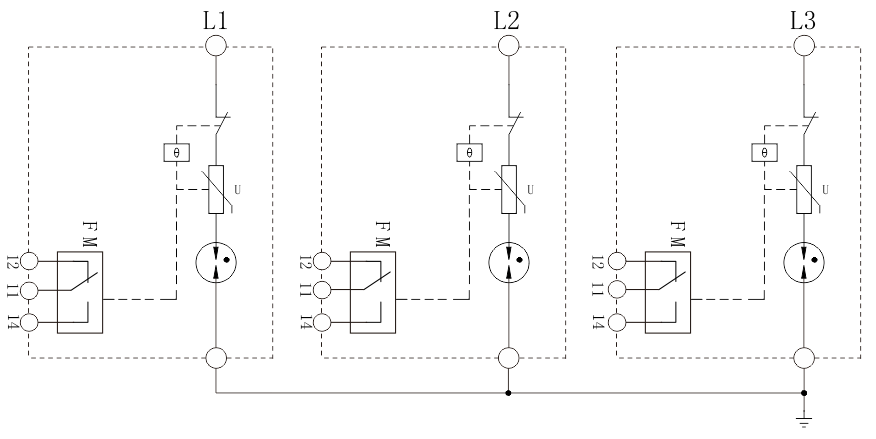

電路原理示意圖

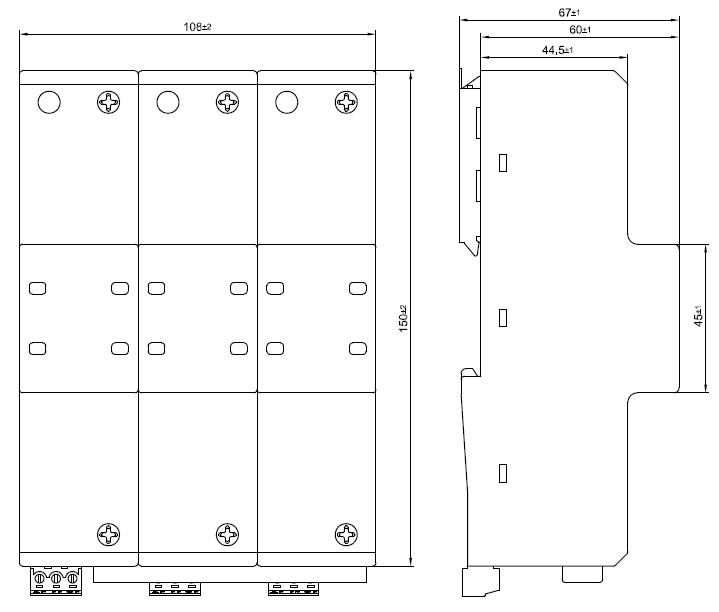

外形結構
