概述

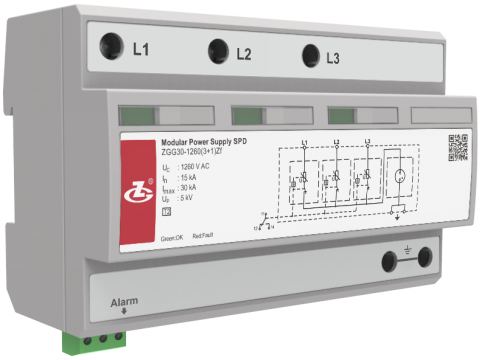

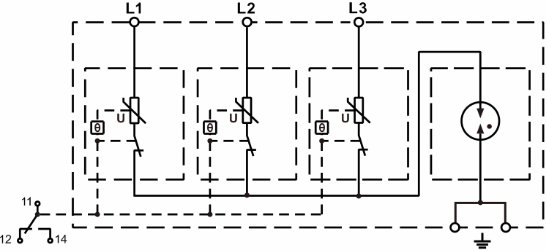

由壓敏電阻模塊和氣體放電管模塊組成，具有L-PE的保護模式。應用于低壓交流配電系統，并聯在交流供電電源與系統設備之間，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的浪涌脈沖及瞬間過電壓對設備的損壞。
特點
1 通流量大，殘壓低；
2 具有過熱保護；
3 具有失效指示和集中遙信報警干接點；
4 外殼防護等級為IP 20，阻燃等級為UL 94 V-0。
執行標準
IEC 61643-11:2011 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
EN 61643-11:2012 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
技術數據
使用環境
| 溫度范圍 |
-40 ℃～80 ℃ |
| 相對濕度范圍 |
5 %～95 % |
| 海拔范圍 |
-500 m～﹢4000 m |
技術指標
| 型號 |
ZGG30-1260(3+1)Zf |
| SPD根據IEC 61643-11 |
Class Ⅱ |
| SPD根據EN 61643-11 |
Type 2 |
| 最大持續運行電壓 Uc |
1260 V AC |
| 工作頻率 |
50/60 Hz |
| 標稱放電電流In(8/20μs) |
15 kA |
| 最大放電電流Imax(8/20μs) |
30 kA |
| 總放電電流ITotal(8/20μs) |
100 kA |
| 沖擊擊穿電壓（1kV/us） |
≥2.2 kV |
| 電壓保護水平 Up |
5 kV |
| 最大后備熔斷器 |
63 A gL/gG |
| 接入方式 |
并聯 |
| 保護模式 |
L-PE |
| 響應時間 tA |
≤100 ns |
| 接線端子連接銅導線的截面積 |
多芯線:1.5 mm2～25 mm2,單芯線: 1.5 mm2～35 mm2 |
| 遙信接口最大接線面積 |
1.5 mm2 |
| 遙信報警觸點強度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| 扭矩:接線端子/遙信接口 |
2.5 N•m /0.25 N•m |
| 外殼防護等級(IP代碼) |
IP 20 |

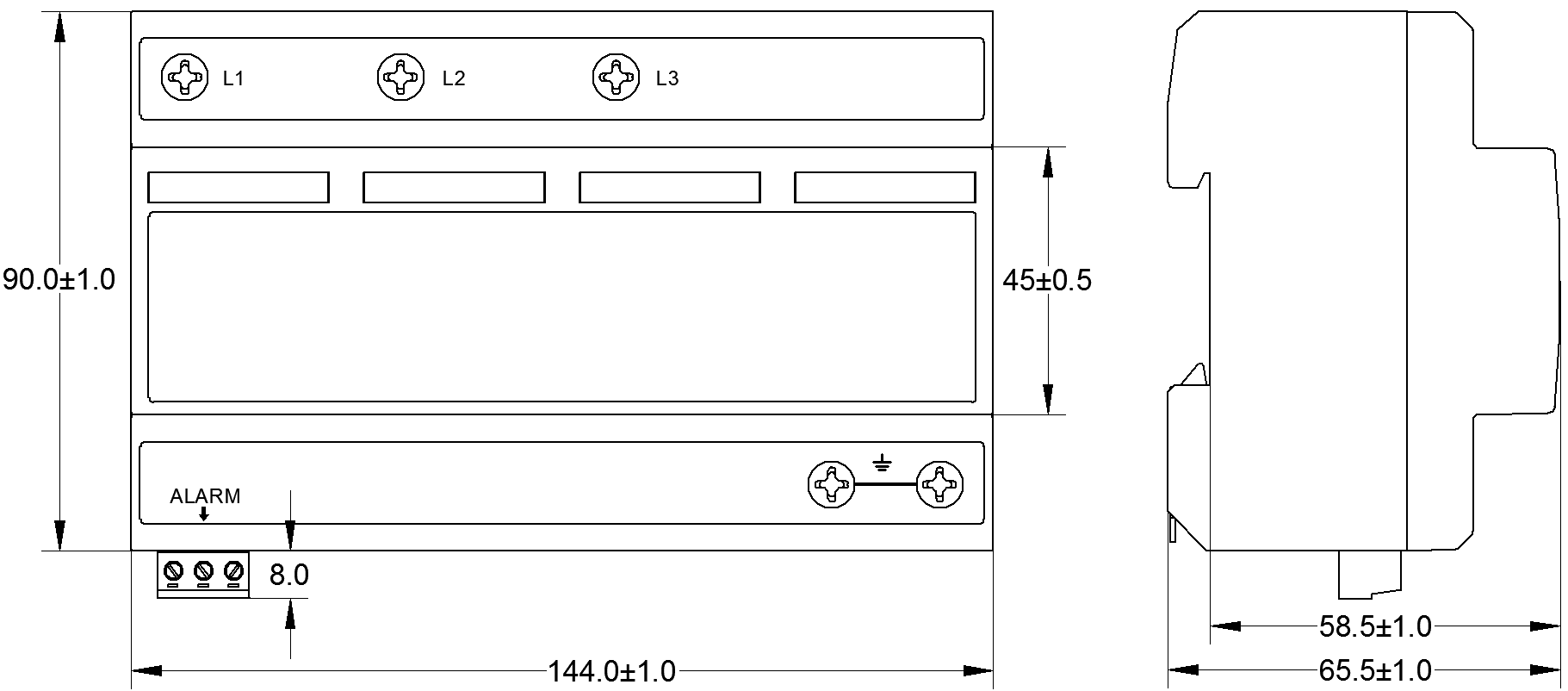

| 外形尺寸 |
144 mm×90 mm×65.5 mm (不包含遙信端子) |
| 安裝形式 |
35 mm標準導軌 |
| 阻燃等級 |
UL94 V-0 |
