ZGDJ-X1分布式故障定位系統
主要用途
分布式故障定位系統基于行波故障定位原理，將傳統的故障定位裝置由變電站二次側搬移至線路上，系統可以快速確定故障區段及故障位置，縮短故障修復時間，極大的提高了供電可靠性，減少了因故障造成的直接和間接損失；與傳統的故障定位方法相比，分布式故障定位系統可解決T接及混架等復雜結構的線路故障定位，更加真實的提取電流行波，可大大提高定位精度;對于雷電干擾，本系統充分利用雷電電流行波的時域信息，分別從極性、能量譜等方面進行分析，可實現對雷擊類型的有效識別，進一步指導運行部門制定針對性的防雷計劃。
適用范圍
該系統適用于35kV及以上各電壓等級的電力線路的跳閘故障的區間定位、準確定位及故障類型的判斷。

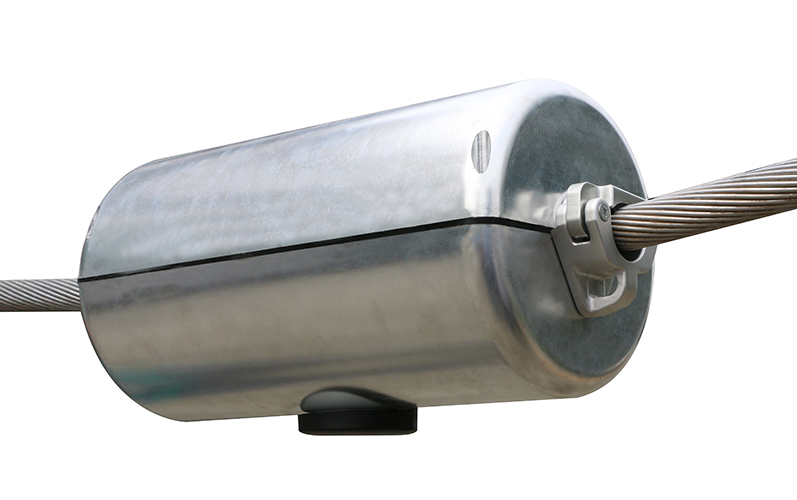

監測終端
監測終端分布安裝在輸電線路上，一般每隔20-30公里安裝一組，實現輸電線路故障信號的采集。
性能指標
測距精度： ≤±300米
允許長期通過導線負荷電流：≤ 1000A
啟動電流：≥50A
故障區間定位可靠性：＞99%
雷擊與非雷擊故障辨識準確率：＞95%
雷擊故障性質識別準確率：＞90%
實時性指標：故障信號上傳時間：＜60秒
數據中心監測線路容量：＞10000條
