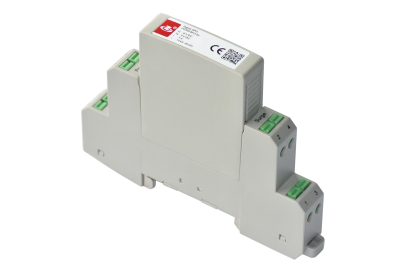

概述
用于工業控制互聯網絡、自動控制和儀表線路、數據線等設備保護。采用兩級保護方式，前級泄放電流，后級箝位電壓，當傳輸線遭到雷電感應及浪涌沖擊時，通過保護器將雷電及浪涌電流泄放到大地，并將雷電及浪涌過電壓箝位在設備允許的范圍內，從而確保了設備安全。
特點
產品具有在線熱插拔功能，體積小，通流量大，響應速度快、保護電平低；
采用接線端子連接方式，標準導軌安裝方便。
執行標準
GB/T 18802.21 低壓電涌保護器 第21部分：電信和信號網絡的電涌保護器（SPD）性能要求和試驗方法
技術數據
使用環境
| 溫度 |
-40℃～85℃ |
| 相對濕度 |
≤90%（25℃） |
| 海拔高度 |
不超過4000m |
技術指標
| 型 號 |
ZGXM-M1J-5c |
| 工作電壓 |
5 V |
| 最大持續運行電壓 |
6 VDC |
| 額定電流 |
1 A |
| 標稱放電電流 8/20μs |
10 kA |
| 總放電電流 8/20μs |
20 kA |
| 沖擊放電電流 10/350μs |
2.5 kA |
| 電壓保護水平 （10/350μs） |
線-線 |
≤26 V |
| 線-地 |
≤40 V |
| 電壓保護水平 (1kV/μs) |
線-線 |
≤11 V |
| 線-地 |
≤11 V |
| 每線串聯電阻 |
1.0 ohms |
| 截止頻率 |
100M Hz |
| 電容 |
≤30 pF |
| 被保護腳 |
一對線（1,2），SE（4） |
| 外殼材料 |
PBT |
| 扭矩：接線端子 |
0.5Nm |
| 顏色 |
冷灰色 |
| 防護等級 |
IP20 |
| 阻燃等級 |
UL94 V-0 |

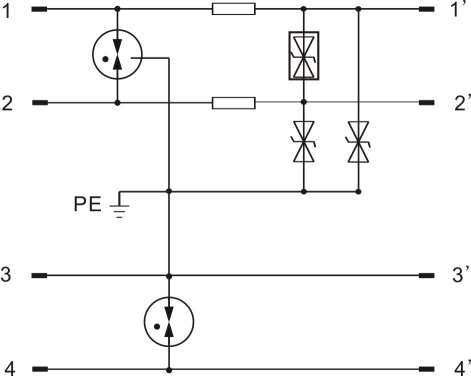

電路示意圖

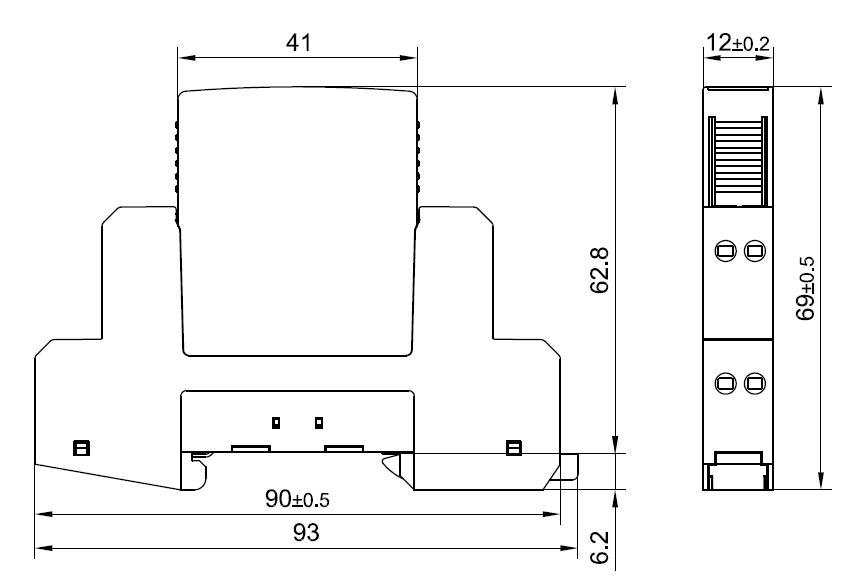

外型結構
外型尺寸：93mm×69mm×12mm（長×寬×高)
