四川中光防雷科技股份有限公司
產品指南



概述
       由壓敏電阻型電源模塊、氣體放電管型電源模塊和底座組成,分別用于L-N、N-PE的第二級保護。
特點
       1  插拔模塊具有防反插、防互插功能;
       2  通流量大,殘壓低;
       3  具有過熱保護;
       4  具有失效指示和集中遙信報警干接點;
       5  外殼防護等級為IP 20,阻燃等級為UL 94 V-0。
執行標準
       IEC 61643-11:2011 低壓電涌保護器(SPD)第11部分:低壓電力系統的電涌保護器性能要求和試驗方法
       EN 61643-11:2012 低壓電涌保護器(SPD)第11部分:低壓電力系統的電涌保護器性能要求和試驗方法
技術數據
使用環境
溫度 -40 ℃~80 ℃
相對濕度 5 %~95 %
海拔 -500 m~﹢4000 m
技術指標
型號 ZGG40-275(3+1)hs ZGG40-320(3+1)hs ZGG40-385(3+1)hs ZGG40-440(3+1)hs
SPD根據IEC 61643-11 Class Ⅱ
SPD根據EN 61643-11 Type 2
最大持續運行電壓 Uc  L-N:275 V AC; N-PE:260 V AC L-N:320 V AC; N-PE:260 V AC L-N:385 V AC; N-PE:260 V AC L-N:440 V AC; N-PE:260 V AC
工作頻率 50/60 Hz
標稱放電電流In(8/20μs) 20 kA
最大放電電流Imax(8/20μs) 40 kA
電壓保護水平 Up  L-N:1.4 kV; N-PE:1.5 kV L-N:1.6 kV; N-PE:1.5 kV L-N:1.8 kV; N-PE:1.5 kV L-N:2.2 kV; N-PE:1.5 kV
額定斷開續流值Ifi N-PE:100 Arms
最大后備熔斷器 80 A gL/gG
接入方式 并聯
保護模式 L-N、N-PE
響應時間 tA L-N:≤25 ns; N-PE:≤100 ns
接線端子連接銅導線的截面積 多芯線:1.5 mm2~25 mm2,單芯線: 1.5 mm2~35 mm2
遙信接口最大接線面積 1.5 mm2
遙信報警觸點強度 AC: 250 V/0.5 A   125 V/1 A    DC: 30 V/0.1 A
扭矩:接線端子/遙信接口 2.5 N•m /0.25 N•m
外殼防護等級(IP代碼) IP 20
應用系統 TT、TN TT、TN TT、TN TT、TN、IT
安裝形式 35 mm標準導軌
阻燃等級 UL94 V-0

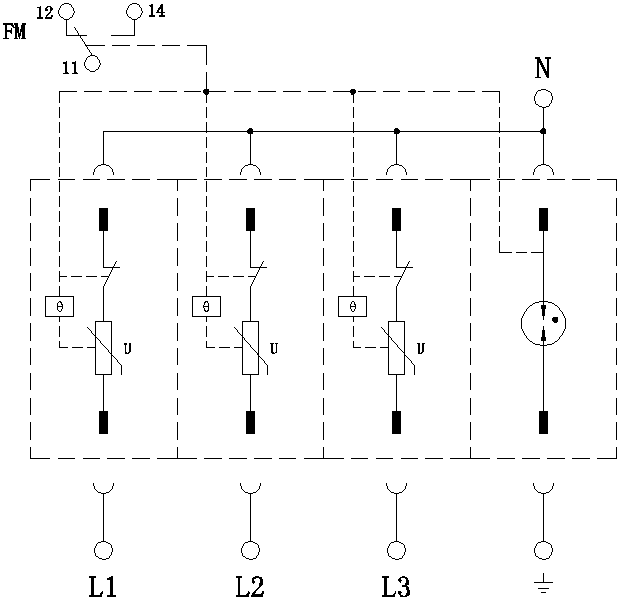

電路原理示意圖

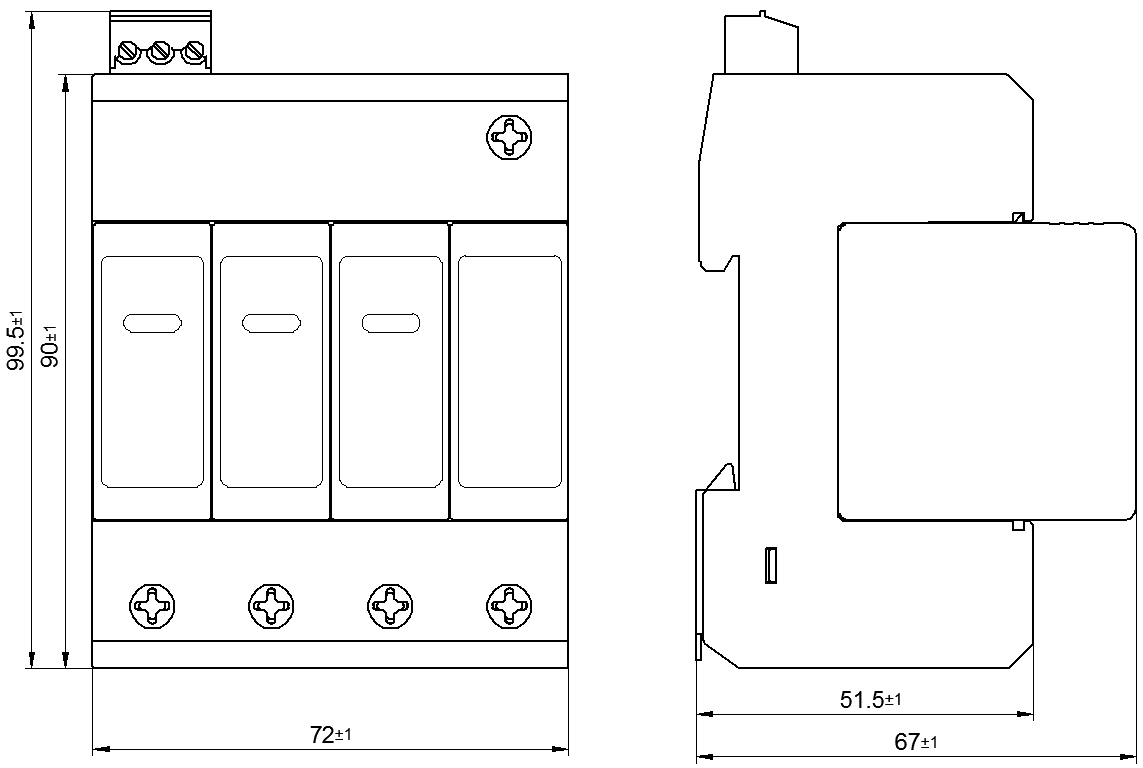

外型結構
