概述

用于第一級的電源模塊浪涌保護器，由壓敏電阻型電源模塊和壓敏電阻與氣體放電管組合型電源模塊組成，分別用于L1/2/3-N、N-PE的保護。該電源模塊浪涌保護器應用于低壓交流配電系統，并聯在交流供電電源與系統設備之間，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的浪涌脈沖及瞬間過電壓對設備的損壞。

特點

1 通流量大，殘壓低；

2 具有過熱保護；

3 具有失效指示和集中遙信報警干接點。

執行標準

IEC 61643-11:2011 低壓電涌保護器（SPD）第11 部分：低壓電力系統的電涌保護器性能要求和試驗方法

EN 61643-11:2012 低壓電涌保護器（SPD）第11 部分：低壓電力系統的電涌保護器性能要求和試驗方法

GB/T 18802.11-2020 低壓電涌保護器（SPD）第11 部分：低壓配電系統的電涌保護器性能要求和試驗方法

YD/T 1235.1-2002 通信局（站）低壓配電系統用電涌保護器技術要求

YD/T 1235.2-2002 通信局（站）低壓配電系統用電涌保護器測試方法

技術數據

使用環境

環境溫度范圍	-40?℃～+85?℃
相對濕度范圍	5%～95%
海拔范圍	-500?m～+5000?m

技術指標

型號	ZGG100-385(3+1)e
SPD根據IEC 61643-11	Class Ⅱ
SPD根據EN 61643-11	Type 2
保護模式	L1/2/3-N	N-PE
最大持續運行電壓 U_c	385 V	255 V
工作頻率	50/60 Hz
標稱放電電流I_n(8/20μs)	50 kA
沖擊放電電流I_max(8/20μs)	100 kA
電壓保護水平 U_p	2.4 kV	2.0 kV
最大后備熔斷器	160 A gL/gG	/
額定斷開續流值 I_fi	/	100 Arms
響應時間 t_A	≤25 ns	≤100 ns
接入方式	并聯
接線端子連接銅導線的截面積	多芯線:1.5 mm²～25 mm²,單芯線: 1.5 mm²～35 mm²
遙信接口最大接線面積	1.5 mm²
遙信報警觸點強度	AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A
扭矩:接線端子/遙信接口	2.5 N•m /0.25 N•m
外殼防護等級(IP代碼)	IP 20
應用系統	TN、TT
外形尺寸	99.5±1mm×72±1mm×66±1mm (L×W×H)
安裝形式	35 mm標準導軌
阻燃等級	UL 94 V-0

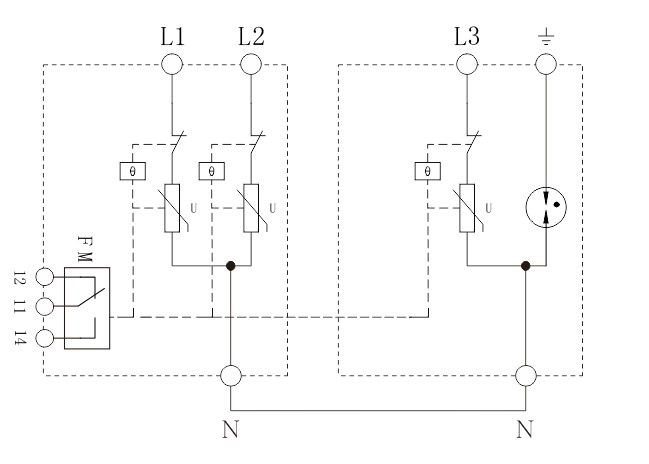

電路原理示意圖

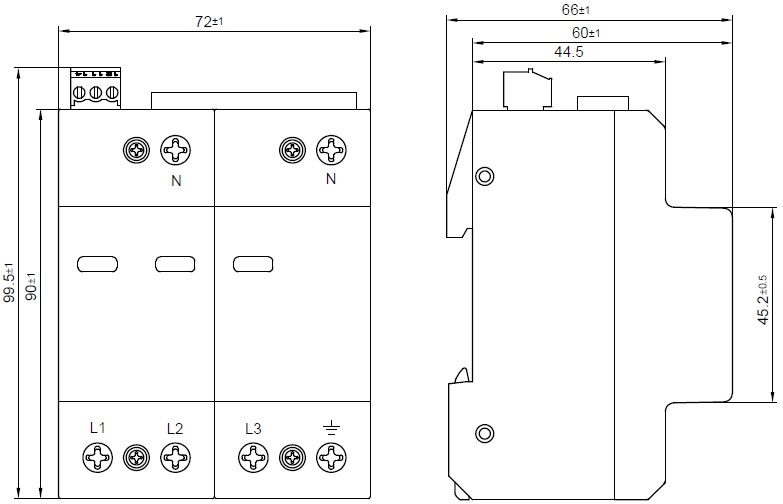

外型結構
